Sistemas de seguridad y pesaje para gruas de puerto

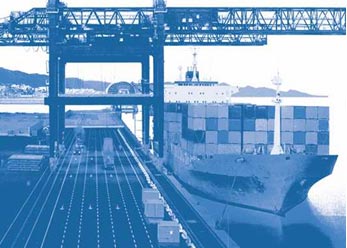

Grua puerto

Para todo tipo de Gruas de puerto

SISTEMA PSA 3/1 win

psa win
Función del sistema psa 3/1 win

El PSA 3/1 win es un Sistema Programable de control usado para evitar y proteger condiciones de sobrepeso en Grúas de puerto y equipos de elevación. Es adaptable para un gran número de aplicaciones bajo condiciones adversas, incluyendo construcción y equipamiento utilizado en puertos.

Las funciones principales del PSA 3/1 Win, dependen básicamente de las necesidades que el cliente tenga.
Detecta las condiciones de trabajo de la maquina, utilizando nuestros sensores instalados en las entradas digitales. Estas mediciones (peso, presión, ángulo, velocidad, temperatura, distancia etc.) pueden ser procesadas con una larga variedad de módulos funcionales para cumplir con las funciones que el cliente quiere llevar a cabo.
Finalmente controla las operaciones que lleve a cabo la Grúa activando y desactivando sus funciones a través de reles o outputs.

La programación se hace con PC a través de nuestra Configuración Manager Windows® .Sin necesidad de experiencia previa en programación.

No se requiere ajuste con potenciómetros o similares. La configuración puede ser creada en la oficina y guardada en el disco duro de cualquier PC. Los archivos del programa pueden ser ampliados o modificados después de ser creados en tan solo unos minutos y pueden ser mandados a través de e-mail para ser gravados en el PSA cuando sea instalado en la Grúa.

La calibración se lleva a cabo en la Grúa directamente. Después de la desconexión del PSA con el PC, el equipo esta listo para operar.

psa win 2
Aplicaciones

Las posibles aplicaciones del PSA 3/1 win son:

  • Construcción y elevadores de carga de todo tipo.
  • Grúas Puente.
  • Silos (indicadores de nivel)
  • Trabajos en condiciones climáticas adversas.
Accesorios

1.- Configuration Manager
configuration manager psa winKit de alto rendimiento para la programación del PSA 3/1 : incluyendo CD-ROM, Hardlock (USB o parallel) y cable de conexión.
Windows® 98, 2000, XP

2.- Display
display psa win Caracteres de4½ LED display para el peso.
Altura de dígitos: 100 mm.
Lectura desde 40m. de altura.

3.- Display de Grúa de puerto
display grua puerto Display analógico de momento de vuelco, display digital para limitar peso y radio.
Luz de alarma para momento de vuelco y corte.
Función de tara.
Velocidad de viento opcional en Display.
Housing (h x w) 220 x 140 mm.
Display indicador de velocidad de viento: 140 x 140 mm.

4.- Consola ST 9
consola st 9 Muestra los datos del display procesados por el PSA 3/1win (DS 120).
Ideal para ser instalado en la cabina del operador.
140 x 180 mm.
2 x 20 caracteres alfanuméricos.
Altura del carácter: 8 mm.
Función de tara.

5.- Sensores

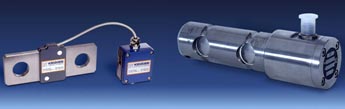

sensores Productos Krüger para las diferentes aplicaciones: Células, bulones etc...


Especificaciones Tecnicas

Dimensiones (mm): 330 x 230 x 110

  • Voltaje: 48/115/230 VAC, 12/24 VDC
  • Fusible primario: 48 VAC/0.8 AT- 115 VAC/0.25 AT, 230 VAC/ 0.1AT
  • Fusible secundario: 1.0 AT
  • Power input: approx. 250 mA (DC secondary)
  • Supply voltage for external consumer unit: 12 VDC, max. 0.6 A
  • Rango de temperatura trabajo: -25° C - +70° C
  • Protección: IP 65
  • Humedad relativa: max. 95%/40° C, non-cond.
  • Analogue inputs: max. 8 analogue inputs, either 2.5 – 7.5 VDC or 4 – 20 mA
  • Digital inputs: max. 8 digital optoelectronic coupler inputs (not isolated),10 – 30 VDC
  • Relay outputs: standard = 8, optional max. 16 (with additional board),1 changeover contact, contact load 250 VAC/8 A/2 kVA or 30 VDC/5 A
  • Analogue outputs: 8 analogue signal outputs (for the 8 analogue inputs) through 1:1 decoupling amplifier, 4 user-scaleable outputs 0 – 10 VDC/4 – 20 mA, (12 bit resolution)
  • Interfaces: 1x RS232 for connection of a PC,1x RS232/1x RS485/ 1x RS422
  • Switching points: user-programmable switching points for overload, under load and offset load values for individual, half and total loads
  • ON, OFF delay: separately user-programmable in 0.1 s steps up to 10 s
  • Operating point hysteresis: user-programmable in 0.1 % steps up to 100%
  • Safe working period counter: max. 4 electromechanical, no-reset 6-digit controllers (with additional board), scale interval 0.01 h, registration of elapsed full-load hours in accordance with FEM9.755
  • System configuration: the configuration manager consists of the Windows program “Win PSA” on CD ROM, hardlock key with connecting cable
  • System monitoring: power ON test, watchdog timer, operating voltage control, sensor cabling control

BSA

bsa
Función del sistema BSA

El Sistema BSA , Amplificador básico conmutable, es un sistema económico y fácil para todo tipo de aplicaciones, donde dos entradas de sensores y tres reles de corte son suficientes. Es una perfecta opción para las grúas pórtico junto con el tensiómetro de cable R1, Asegurando el fin del cable de elevación, sin la necesidad de cortar ni desmontar.

El uso eficiente de este microprocesador, aporta al Sistema gran precisión a un precio asequible para un Sistema de seguridad.

Especificaciones Tecnicas
  • Voltaje: 48/115/230VAC, 12/24VDC
  • Current consumption: approx. 220mA (DC, second. side) External supply
  • Supply Voltage output: 12VDC, max. 0.7A
  • Working temp. range: -25°C ...+70°C
  • Rel. air humidity: max. 90% / 40°C, non-cond.
  • Standard Analog inputs: 2 inputs, 2.5...7.5VDC or 4...20mA for active sensors
  • Protección: IP 65
